河北理工大學新校區電力專項工程 ? 電力設計
天津中醫藥大學新校區電力專項工程 ? 電力設計
建設地點： 天津市 | 項目規模： 66.57萬 | 設計時間： 2015年 |

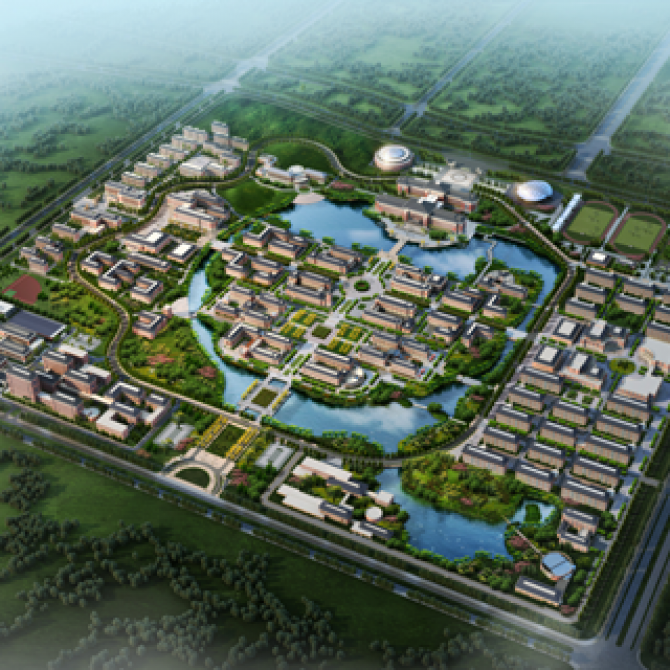

新校區位于天津市靜?？h團泊新城西區，校區總面積66.57萬平方米，設計包括該校區電力規劃、35/10kV變電站、10kV變電站電力工程設計。校區內共設置一座35/10kV變電站，4座10kV開閉站，14座10/0.4kV變電站，35/10kV變壓器總裝機容量為2X10MVA。
校園用電負荷等級最高按照一級負荷要求設計。高壓10kV供配電系統采用鏈式與放射式相結合的供配電方式，由各10kV開閉站分別向各10/0.4kV變電站供電。各10kV開閉站高壓側主接線采用單母線分段帶母聯接線方式，各10kV變電站內10kV側采用單母線分段帶母聯或單母線分段不帶母聯接線方式，兩段母線分供不同供電回路。
校區各10kV開閉站、變電站均選用KYN28A-12型鎧裝式金屬封閉開關柜，配中置式真空斷路器，柜內電流互感器、電壓互感器為干式，避雷器為金屬氧化鋅避雷器，并應滿足五防要求。
校區各10kV開閉站、變電站二次設計采用微機綜合自動化，即測量控制元件智能化，信息傳遞網絡化，結構模塊化。實現“遙信、遙測、遙控”的功能。
