地鐵車站變身建筑藝術宮殿——天津地鐵4號線金街站公共藝術墻設計
2022-02-25
項目名稱：天津地鐵4號線一期金街站公共藝術墻項目
項目地址：天津市和平路與福安大街交口金街站地下一層站廳層
文化墻尺寸：長28m，高3.5m，厚0.32m
業主：天津市軌道交通集團有限公司、深圳市利德行投資顧問有限公司
設計團隊：BIM設計研究中心、金諾室內設計中心
施工單位：天津汗鼎建筑裝飾工程有限公司
設計時間：2020年
竣工時間：2021年
方案設計：湯弈
施工圖設計：湯弈、張娜
項目攝影：湯弈

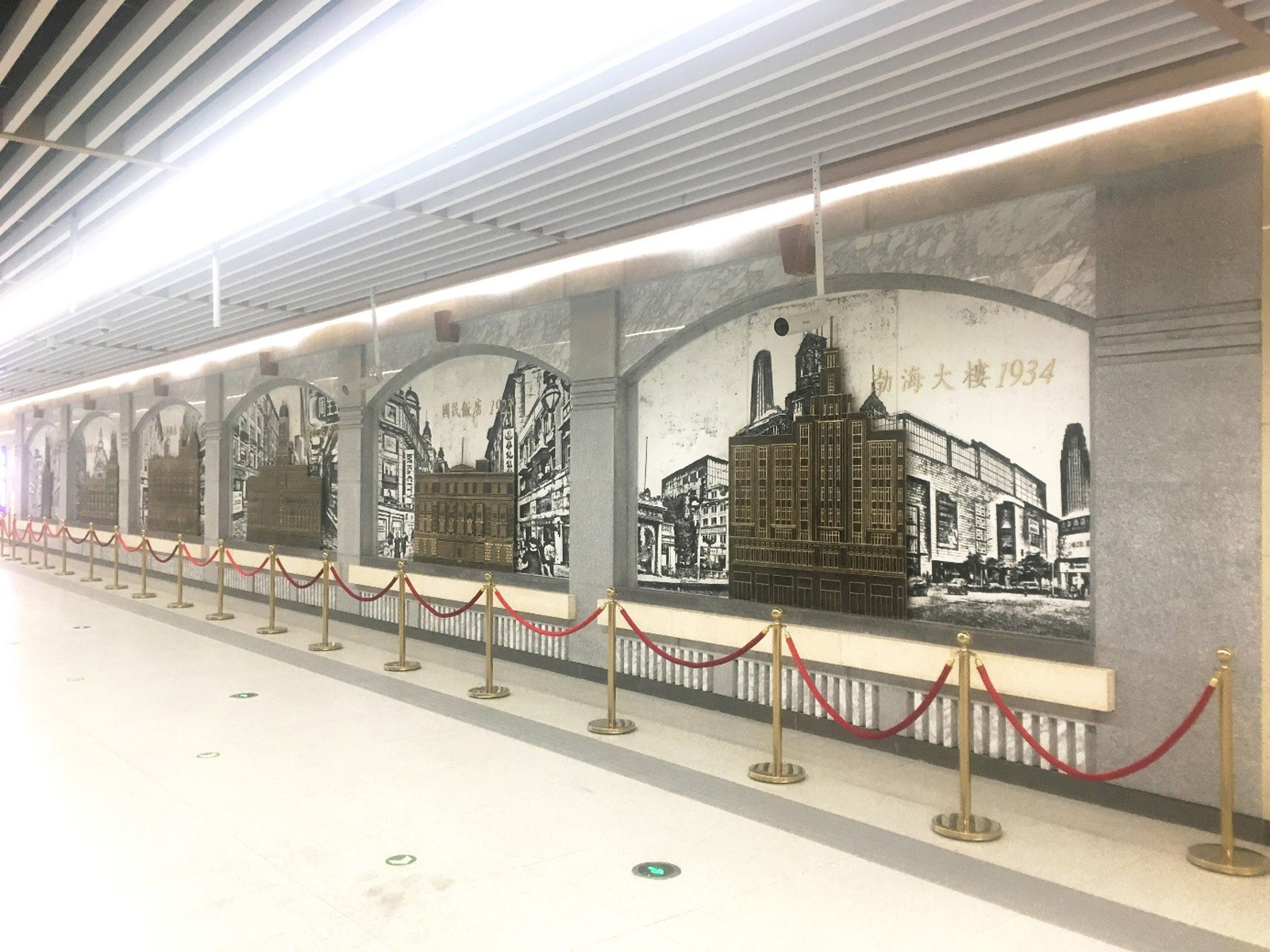

金街站公共藝術墻竣工效果圖
“九河下梢天津衛，三道浮橋兩道關”。歷史上天津依海河而建，因漕運而興，造就了北方的經濟中心。近代天津曾經是九國租界的聚集地，保留了大量不同時期和不同風格的西洋建筑，天津因此被譽為“萬國建筑博覽會”。一方面展現出其獨特的魅力，另一方面這些風格迥異的西洋古典建筑和近現代建筑為后人留下了寶貴的歷史文化遺產。
近日，在總院有限公司領導的大力支持與領導下，由BIM設計研究中心、金諾室內設計中心、施工單位天津汗鼎建筑裝飾工程有限公司和業主天津市軌道交通集團有限公司、深圳市利德行投資顧問有限公司通力合作，順利完成天津地鐵4號線一期金街站公共藝術墻項目，并于2021年12月28日竣工投用，通車首日天津電視臺等媒體多次報道該作品，產生了積極的社會效益。地鐵車站變身建筑藝術宮殿，成為新晉網紅打卡地。

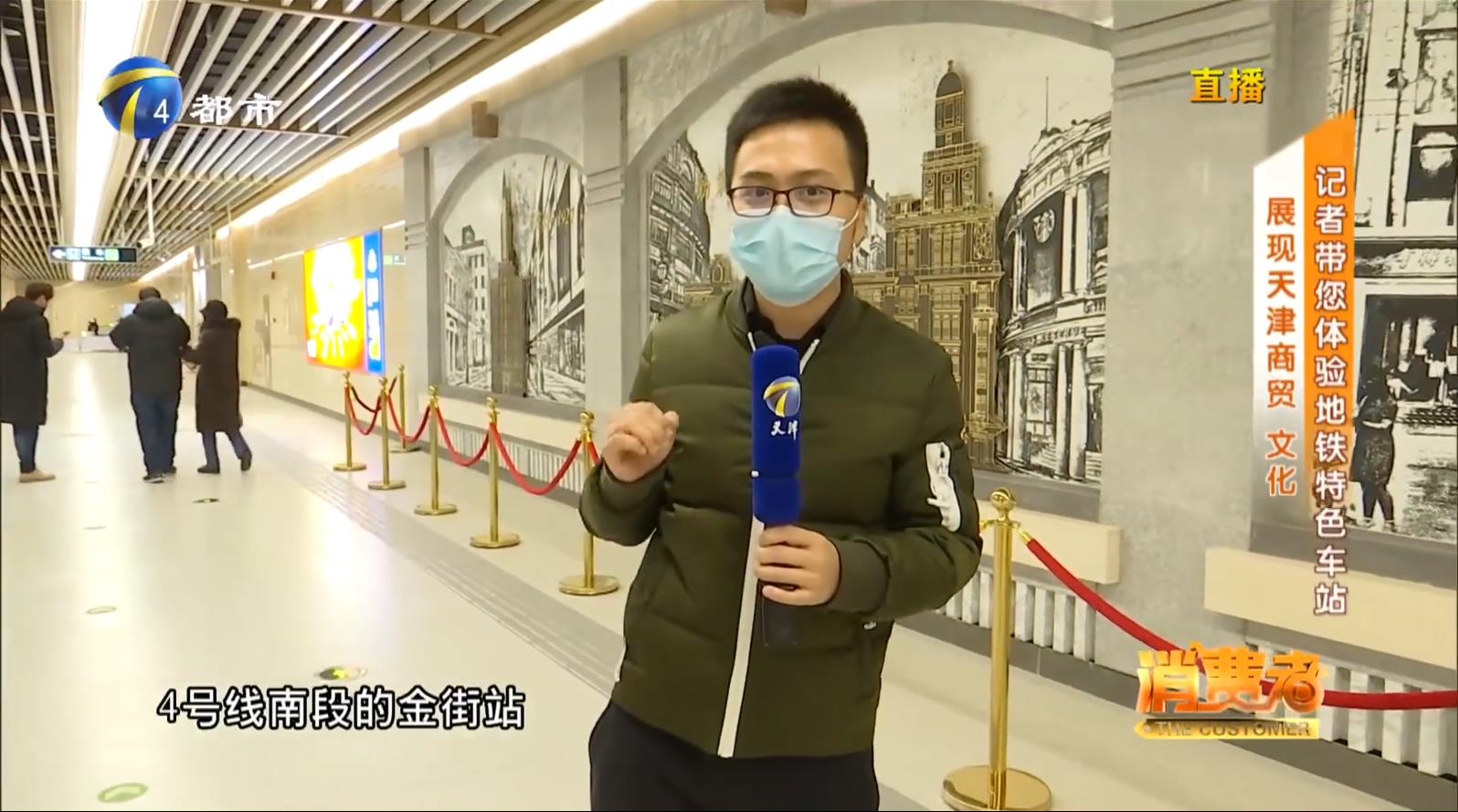

天津電視臺都市頻道《消費者》欄目報道畫面（來源：天津電視臺都市頻道）
2020年8月，由我院提交的天津地鐵4號線金街站設計作品《透視·金街》，憑借新穎的設計理念，以古典建筑立面造型為主設計語匯，在全國151部候選設計作品中脫穎而出，一舉成為中標實施作品。本次參加投標的作品中，有來自國內知名美術學院、專業藝術設計公司、景觀設計公司、建筑設計公司等參加的投標作品。別樣的設計語匯融入到地鐵公共藝術的設計中，為地下交通空間詮釋了一道全新的城市符號。
中標鏈接：https://mp.weixin.qq.com/s/TeUxG2uc-hBYd3ZjVBph5w（來源：天津地鐵集團）
頒獎鏈接：https://mp.weixin.qq.com/s/fUKbFAnJMtolaeKsgQcUvw（來源：天津地鐵集團）
設計師采訪鏈接：https://mp.weixin.qq.com/s/GnalDEO97EOaHVvFqz5bfw （來源：天津地鐵集團）
天津地鐵4號線的設計主題定位為“商務發展線”，裝飾裝修以“津貿盛景”為文化主題。以“地上看歷史名城，地下看名城歷史”為總原則，金街站站廳內以灰色和棕色大理石材為主要裝飾材料，墻面以地標性石材雕刻門牌為主要裝修，突出表現天津市的中西合璧的商業歷史文化特色，充分展現天津國際化大都市的發展活力。
金街站站廳層
金街站站臺層
金街站公共藝術墻細部
“新晉網紅打卡地”作品誕生記
2020年3月，天津市軌道交通集團有限公司發布方案征集公告，公開征集天津地鐵4號線和10號線的公共藝術品設計方案。新建的地鐵車站重在打造一站一主題的設計風格，金街站確定的設計主題是“未來的金街”，利用時代來定義未來，融合金街特色，宣傳金街文化，讓廣大人民群眾能夠樂于宣傳，描繪出一幅美麗而又充滿魅力的金街。
在設計之初，方案的表現方式選定為以古典洋樓建筑為主題的設計構思，透過天津和平路兩側的建筑群見證百年商業街的變化，金街上多以西洋古典建筑為主，兼有現代大體量的商業建筑。歷史上的天津和平路曾經是舊法租界的杜總領事路和舊日租界旭街的所在地，20世紀30年代這里是天津市近代商業最繁華的一條商業街。
|
|
20世紀30年代天津商業街繁華盛景（左圖為舊法租界杜總領事路，右圖為舊日租界旭街）
基于上述的歷史背景，設計的概念以窗為主題，透過窗來放眼未來。在長28m，高3.5m的文化墻上精心地設計了6道古典造型的窗框作為基本設計單元，以勸業場建筑立面上古羅馬風格的券拱結構的窗造型為原型，通過抽象和演繹的設計過程，利用后現代主義的建筑設計語言，以現代簡約風格的線條和色塊拼貼出古典建筑窗的造型作為文化墻的基本設計單元。既代表天津近代建筑文化，又代表天津市特有中西合璧的商業文化。

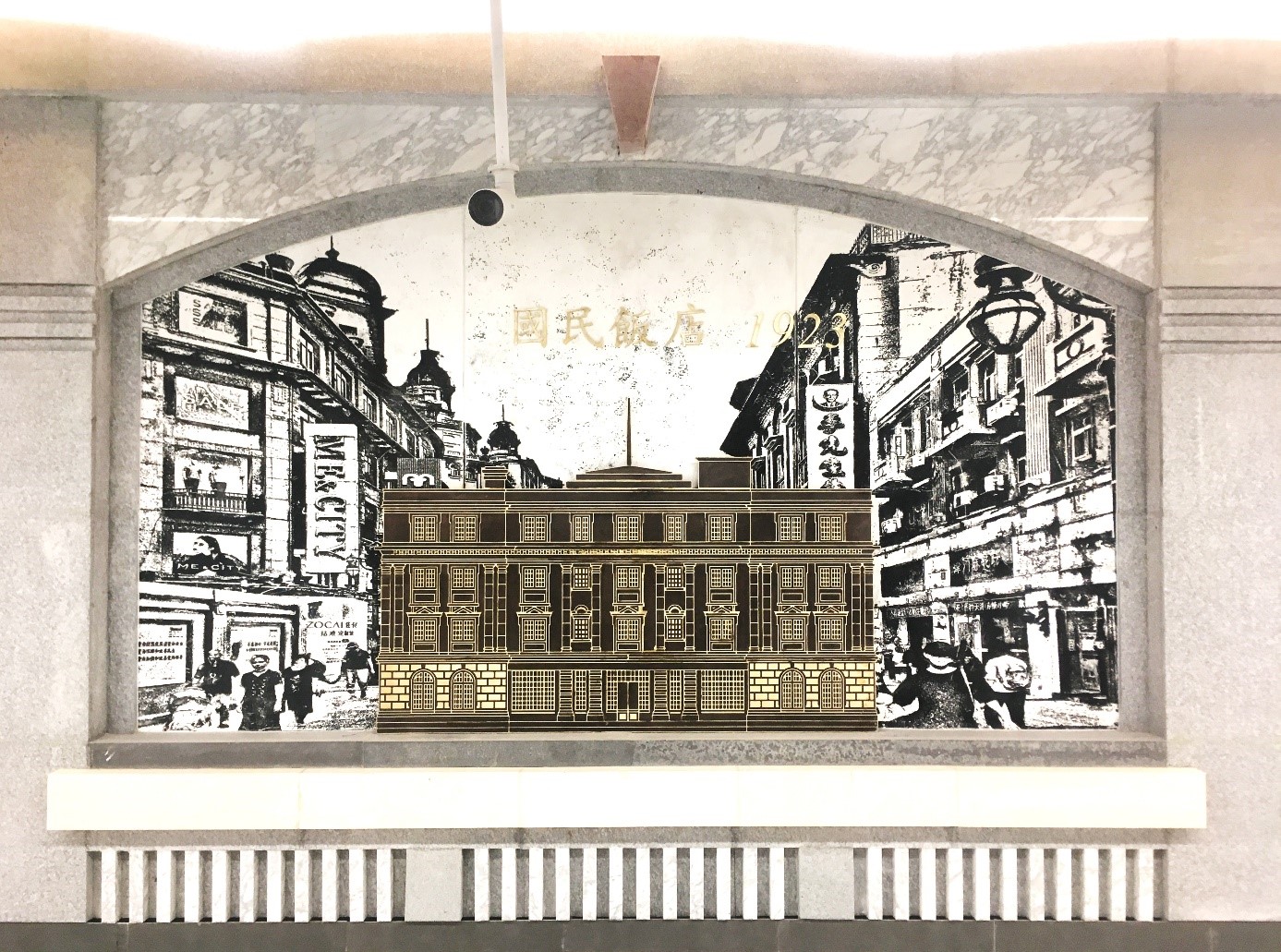

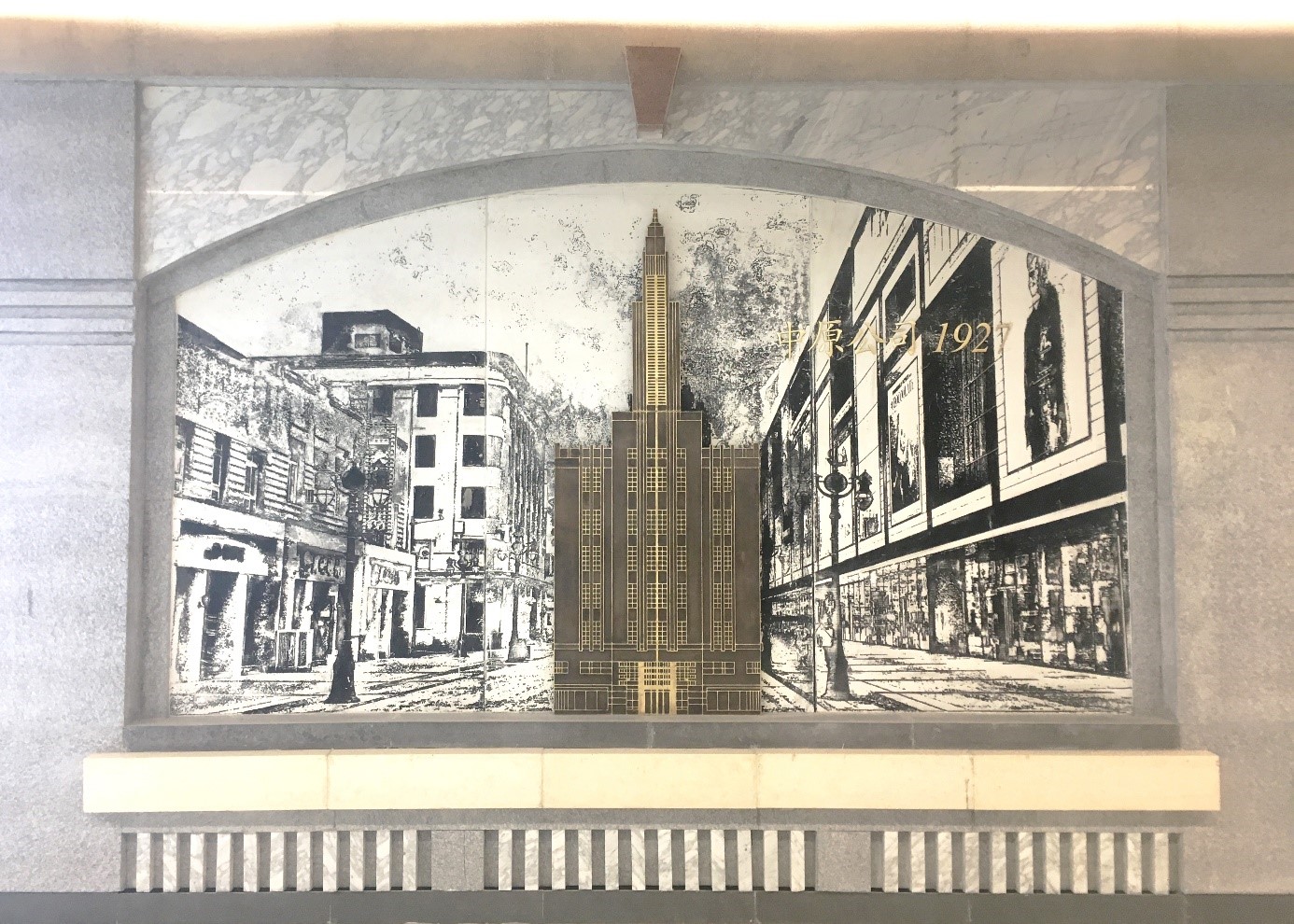

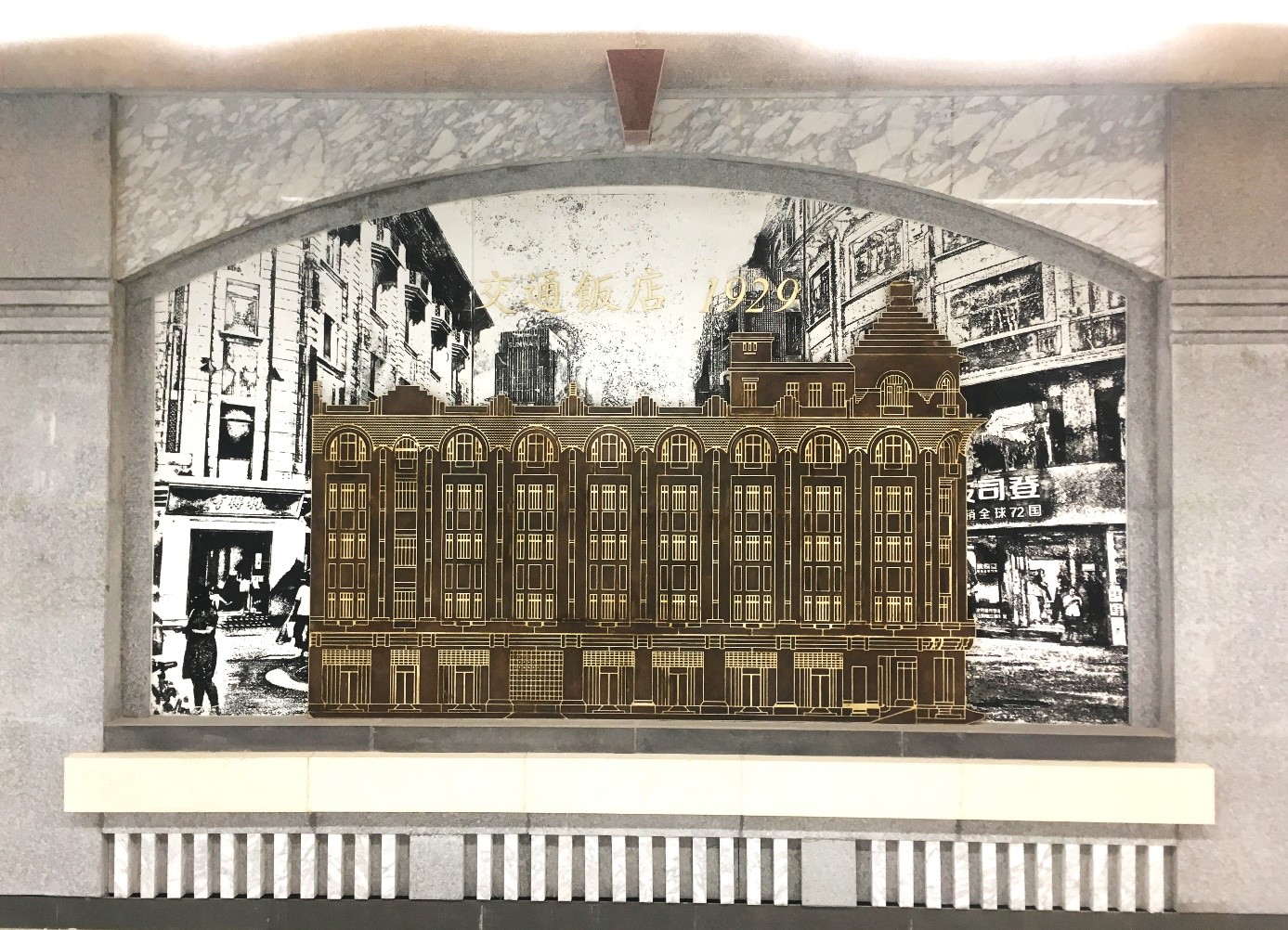

窗框中的背景設計靈感源自于建筑立面渲染圖。利用前景和背景疊加的設計原理，渲染出現代和平路商業街的繁華景象，公共藝術墻整體以建筑作為主語匯，前景選用的是銅雕建筑立面，選取了天津和平路商業街上的6座大體量地標商業建筑，從左到右依次是：中原公司、天津勸業場、交通飯店、惠中飯店、國民飯店和渤海大樓。背景選用的是每一個窗框建筑所在現代和平路商業街街景，二者的疊加形成一幅巨大的地下畫廊，在視覺上給人一種震撼的效果，建筑設計底稿節選自洋樓建筑的原設計藍圖，將其描繪線稿底圖后機雕而成，體現出建筑學的工程技術和設計美學的完美結合。

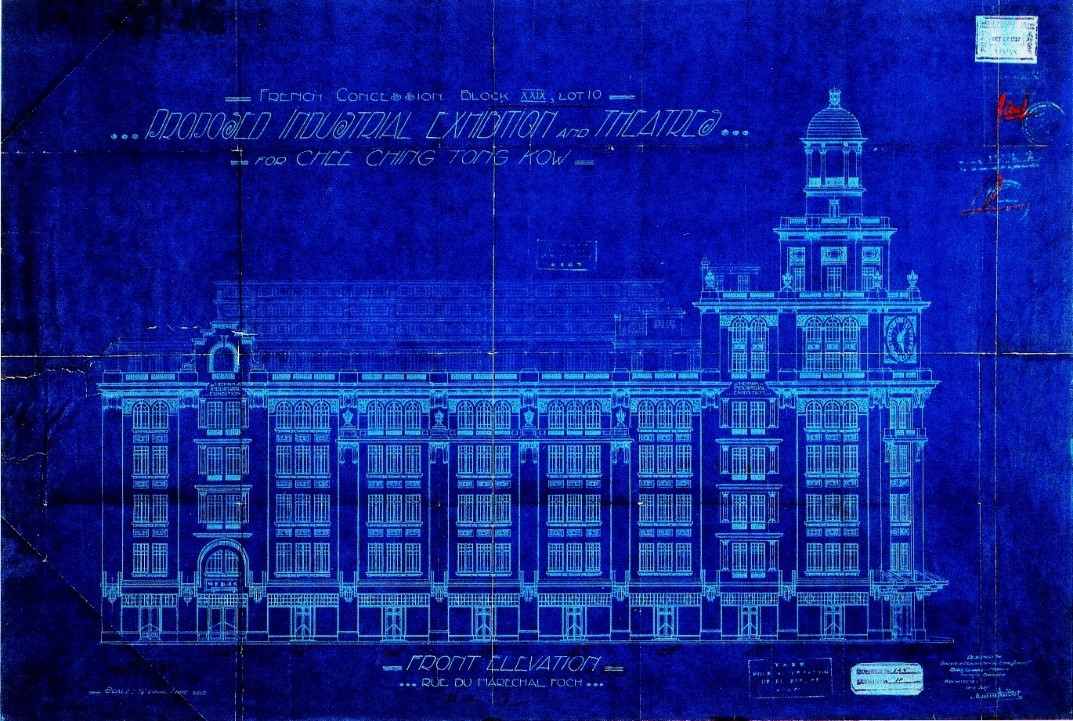

天津勸業場立面原設計藍圖（來源：《天津歷史風貌建筑總覽·公共建筑卷一》）
天津國民飯店立面和剖面原設計藍圖（來源：《天津歷史風貌建筑總覽·公共建筑卷一》）
天津惠中飯店立面原設計圖（來源：《天津歷史風貌建筑總覽·公共建筑卷一》）
天津渤海大樓立面和剖面原設計圖（來源：《天津歷史風貌建筑總覽·公共建筑卷一》）
天津交通飯店立面原設計圖（來源：《天津近代建筑》）

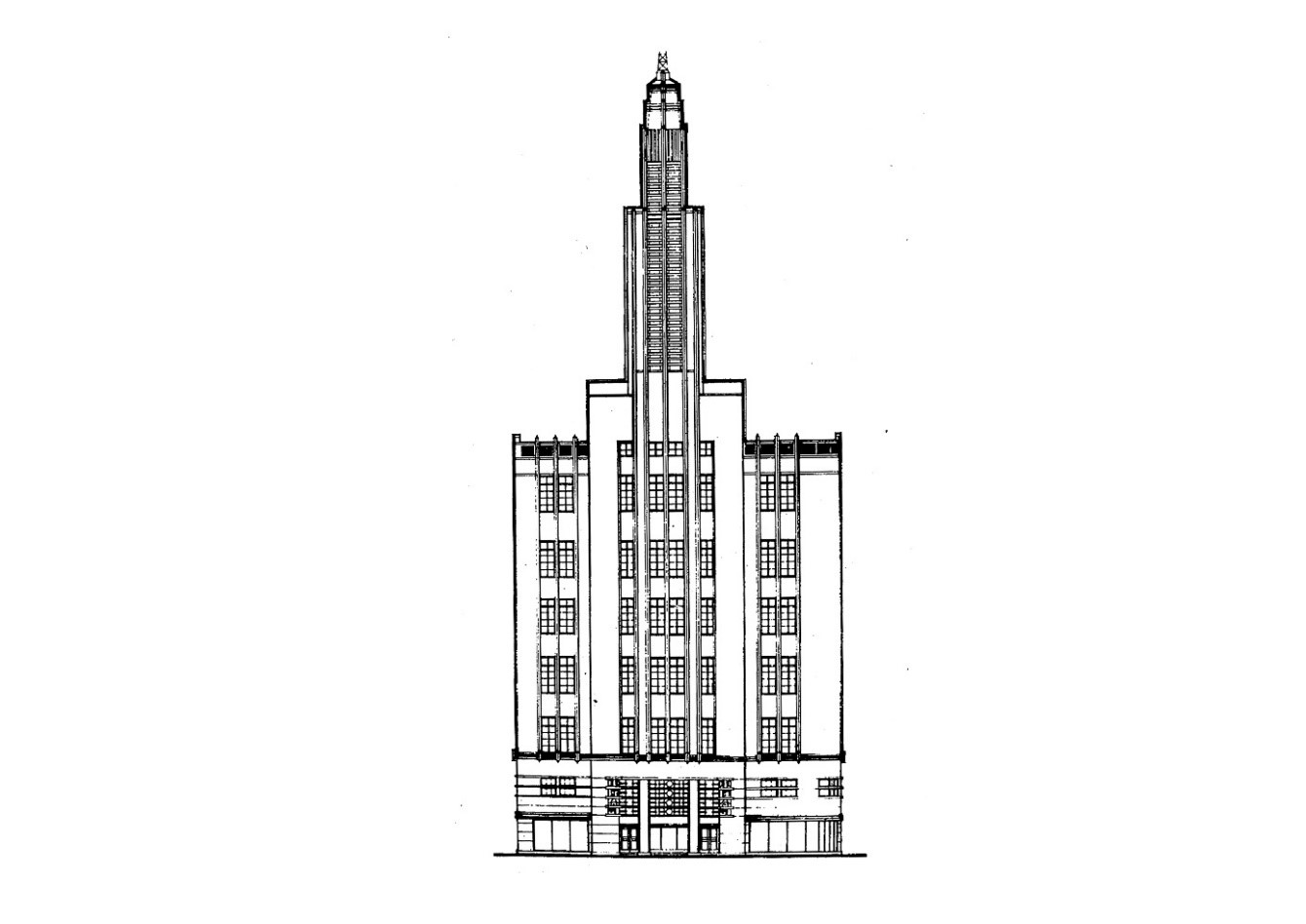

圖 天津中原公司立面原設計圖（來源：《天津近代建筑》）
前景的主景建筑，加上現代和平路街景的背景板，一古一今，特別是建筑立面的背景板利用單點透視和兩點透視的手法布局，好似時間穿越，反映了和平路商業街日新月異的變化，給觀眾以無限的遐想。墻面整體既是一幅立體的建筑設計方案效果圖，又是一面公共藝術文化墻，深刻地揭示了天津市悠久的歷史和濃重的商業文化。另外每一個建筑立面上標記的建筑名稱和建造年代，進一步突出了建筑的文化屬性和厚重感。最后結合古羅馬風格的券拱結構的窗的造型，借鑒中國古典園林的“框景”設計手法來表達金街的古今結合的商業繁榮景象。

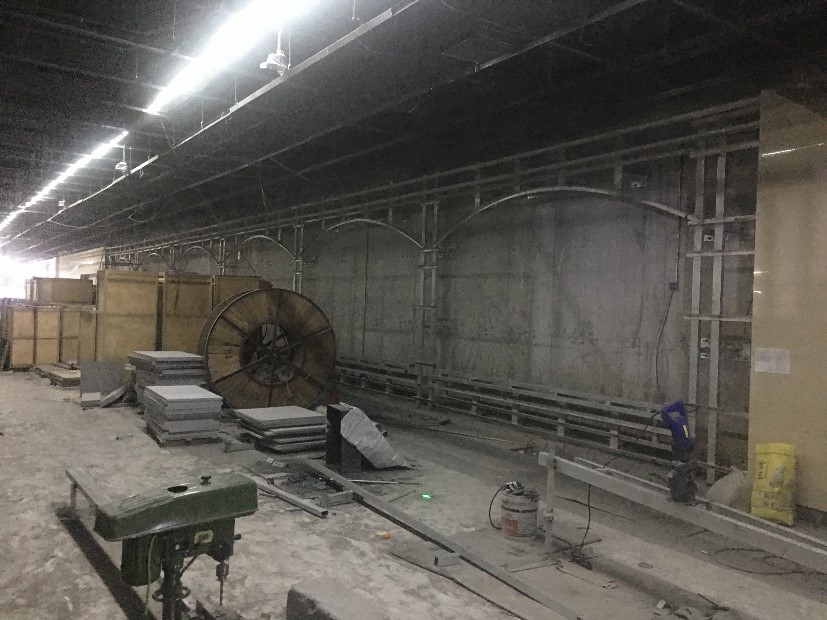

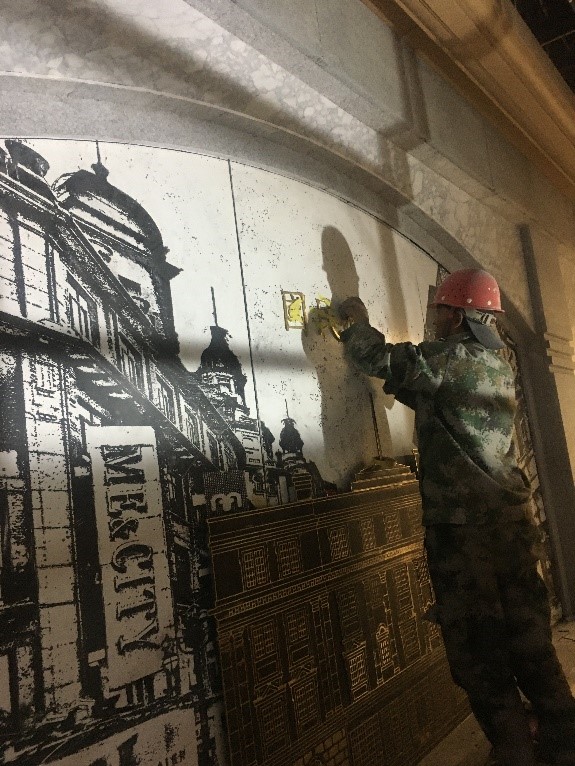

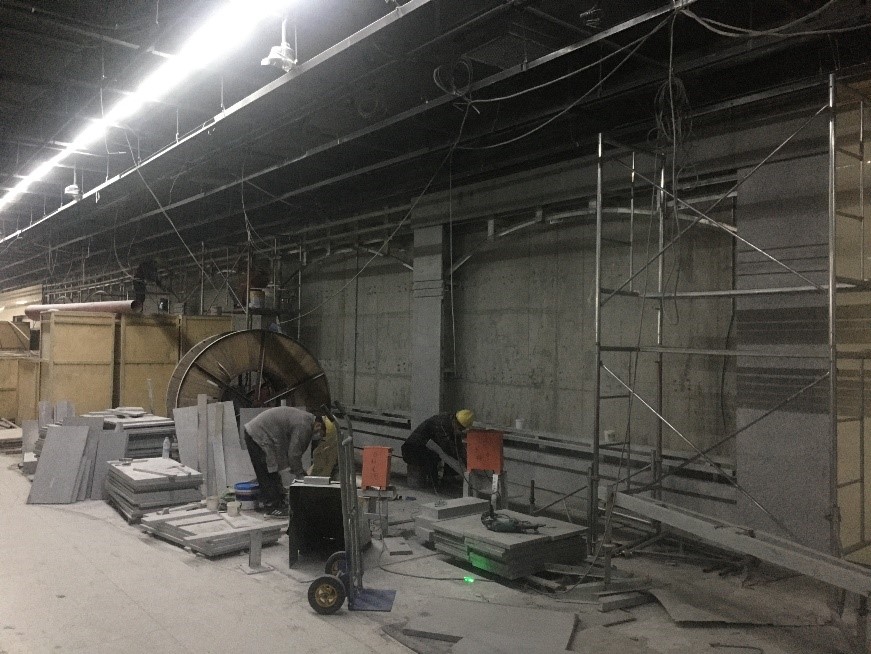

墻體的主體材料以干掛花崗石和大理石為主要幕墻材料，背景選用的是白色烤瓷干掛蝕刻鋁板幕墻，石材幕墻與金屬幕墻的完美搭配，是建筑立面在地下商業空間的應用，同時也是將建筑材料原汁原味地展現出來的一次嘗試。
